Pagina 2:1 Interieur en carrosserie |
Interieur, portieren, kofferdeksel, e.d. deze index |
Op de volgende pagina's worden b.v. stoelen, autogordels, portieren e.d. behandeld: Pagina 2:2 Portieren en sloten Pagina 2:3 Schuifdak Pagina 2:4 Binnenverlichting Pagina 2:5 Achteruitkijkspiegels, binnen en buiten Pagina 2:6 Voorstoelen Pagina 2:7 Kinderen in de auto Pagina 2:8 Autogordels Pagina 2:9 Autogordels Pagina 2:10 SRS (Airbag) Pagina 2:11 SRS (Airbag) Pagina 2:12 Bagageruimte Pagina 2:13 Vervoer lange lading Pagina 2:14 Opbergplaatsen Pagina 2:15 Motorkap Pagina 2:16 Tankdop |
Pagina 2:2 Portieren en sloten |
Portieren op slot en van het slot |
Deze auto heeft een zogenaamde centrale ver- grendeling. Dit betekent, dat u met het slot van het bestuurdersportier beide portieren automatisch op slot en van het slot doet. Het passagiersportier kan ook met de sleutel worden geopend. Dit heeft geen invloed op de centrale vergrendeling! Het betuurdersportier kan aan de buitenkant alleen met de sleutel op slot worden gedaan. |
Nummerplaatje |
Het nummer van de sleutels staat op het aparte nummerplaatje. Aan de achterkant zit klevende tape. Kleef het plaatje op een veilige plaats vast. Als u een sleutel heeft verloren, kunt u bij elke Volvo- dealer een nieuwe bestellen. |
HoofdsleutelDeze sleutel past op alle sloten van de auto. |
Extra sleutelDeze sleutel past op:- De portieren - Het start-/stuurslot |
Pagina 2:3 Centrale vergrendeling Schuifdak |
Centrale vergrendeling De portieren kunnen aan de binnenkant met de schakelaar op slot en van het slot worden gedaan. De portieren zijn op slot, als de slotknopjes in hun onderste stand staan.
| Schuifdak Het schuifdak wordt elektrisch bediend met een schakelaar op het dashboard - de start- sleutel moet in de rijstand staan. Zodra de schakelaar wordt losgelaten, wordt het schuif- dak vergrendeld. Om het schuifdak dicht te doen moet op de andere kant van de scha- kelaar dan bij het openen worden gedrukt. Als er een storing in het systeem optreedt wanneer het schuifdak niet met de dash- boardschakelaar kan worden dichtgedaaan, is er een noodbediening: zie pagina 5:18. |
Bij het schuifdak hoort aan de binnenkant ook een met de hand instelbaar zonnescherm. N.B! Het zonnescherm mag niet voorbij de voorkant van het schuifdak worden geschoven. |
Pagina 2:4 Binnenverlichting Leeslampjes |
Binnenverlichting,leeslampjesDe binnenverlichting bestaat uit een plafond-lamp en leeslampjes voor de voorste zitplaatsen van de auto. 1 De lamp is altijd aan 2 De lamp is altijd uit 3 De lamp gaat branden, als een van de portieren wordt geopend. Om u de tijd te geven om o.a. in het donker het startslot te vinden heeft de plafondlamp een ingebouwde vertraging, waardoor de lamp pas 7 seconden na het dichtdoen van het bestuurdersportier uitgaat. |
Een wenkDe binnenverlichting en de rode waarschu-wingslampen in de zijkanten van de por- tieren gaan branden, als een van de por- tieren opengaat. Als de portieren een tijdje open moeten blijven en deze lampen niet moeten branden, moeten de portier- schakelaars worden ingedrukt en iets rechtsom gedraaid - en de lampen gaan uit! Als de portieren weer worden dichtgedaan, werken de schakelaars weer normaal. |
Leeslampjes voor de achterbankEr zijn voor de passagiers op de achterbank tweeinstelbare lampjes. De verlichting kan met de schakelaars in elke armsteun worden aan- en uitgedaan. Om de verlichting te kunnen aandoen moet de sleutel in het startslot zitten. |
Pagina 2:5 Achteruitkijkspiegels Make-up spiegel |
BinnenspiegelA Normale standB anti-verblindingsstand. Gebruik deze, als u last heeft van de koplampen van auto's achter u. |
Buitenspiegels
De schakelaars voor het instellen van de twee |
Make-up spiegelDraai de klep omhoog, dan gaan de beidelampen branden. |
Pagina 2:6 Voorstoelen |

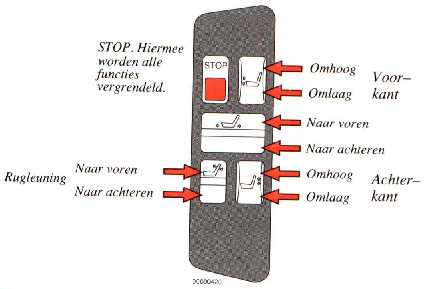

Elektrisch verstelbare voorstoelenDe voorstoelen zijn elektrisch verstelbaarMet de schakelaar aan de zijkant van de stoel kunnen worden ingesteld: - De hoogte van de stoelvoorkant - De hoogte van de stoelachterkant - Stoel naar voren- naar achteren - De hellingshoek van de rugleuning |
Rugleuning naar voren klappenOm op en van de achterbank te komen kunt u de rugleuning vooroverklappen. Deze is geblokkeerd en wordt vrijgemaakt met de bediening aan de zijkant van de rugleuning. Door deze bediening omhoog te brengen kunt u de rugleuning voorover klappen en tegelijkertijd glijdt de stoel naar voren Als de rugleuning teruggeklapt moet worden, moet u de bediening omlaagdrukken waardoor de stoel in zijn oorspronkelijke stand terug- gaat. |
STOP is een vergrendelknop. De knop schakelt de overige schakelaars uit, zodat de stoel niet per ongeluk kan worden versteld. In de gereed- schapsdoos zit een slinger voor "noodbediening" van de stoel, als de elektrische bediening niet zou werken. Hiermee kunnen de stand in de lengterichting van de stoel en de hellingshoek van de rugleuning worden gewijzigd; zie pagina 5:19. |
Pagina 2:7 Kinderen in de auto |
Ook kinderen moeten goed en veilig zitten!Een volwassene met de autogordel om is bij een botsing of een anderongeluk in een Volvo zeer goed beschermd. Om uw kinderen dezelfde goede bescherming te kunnnen geven volgen hier adviezen over de plaats van kinderen in de auto. Denk eraan, dat een kind, ongeacht de leeftijd en grootte, altijd een autogordel om moet hebben. En laat een kind ook nooit bij een passagier op schoot zitten! In veel landen is het wettelijk voorgeschreven, hoe kinderen in de auto geplaatst mogen worden, informaar hiernaar in het land waarheen u wilt gaan. Welke bescherming het doelmatigst is, hangt van de lichaamsgrootte van het kind af: Een baby die te klein is om te kunnen zittenHet kind moet op een een voor het kind geschikt kinderzitje worden gezet.Er zijn ook voor de allerkleinste kinderzitjes, zodat deze net zo veilig als oudere kinderen kunnen meerijden. Uw Volvo-dealer kan u met adviezen en tips van dienst zijn. Kinderen vanaf de leeftijd dat zij kunnen zitten
Gebruik het Volvo-kinderzitje. Dit moet achterstevoren worden |
Kinderen langer dan 117 cm
Als het kind uit het kinderzitje is gegroeid, moet het op de achter- |
Pagina 2:8 Autogordels |
Twee herinneringslampjes, een op het dash- board en een op de achterbank, knipperen als u met de auto rijdt zonder dat u de gordel om heeft. |
Gebruik bij het rijden altijd de gordel | ||
Zelfs sterk afremmen kan ernstige gevolgen hebben, als de autogordel niet wordt gebruikt! Zeg tegen alle passagiers, dat ook zij de auto- gordel moeten gebruiken! In geval van een ongeluk worden anders degenen die op de achterbank zitten tegen de rugleuning van de voorstoelen geslingerd. Dan worden de auto- gordels van de voorstoelen zwaarder belast dan waarvoor zij bestemd zijn. Alle personen in de auto kunnen dan letsel oplopen. De voorstoelen en de twee buitenste plaatsen op de achterbank hebben rolgordels! deze moet u als volgt gebruiken: trek de |
autogordel heel langzaam uit en zet deze vast door de borglip in de vergrendeling te steken. Een duidelijke "klik"geeft aan, dat de auto- gordel vastzit. Normaal is de autogordel niet vergrendeld en kunt u zich vrij bewegen. De autogordel wordt vergrendeld en kan dus niet uitgetrokken worden: |
Het is voor een maximale bescherming van be- lang, dat de gordel goed tegen het lichaam ligt Denk er daarom, dat: de buik) gezet door diagonaalsgewijs aan de gordel te trekken (zie de afbeelding). Uiteraard is elke gordel slechts voor één persoon bestemd! Om de autogordel los te maken moet op de rode vergrendelknop worden gedrukt. Laat de rol daarna de autogordel geheel oprollen. |
Pagina 2:9 Autogordels |
De middelste autogordel van de achterbank is een heupgordel. deze moet altijd zo worden afgesteld, dat deze goed tegen de heup ligt. |
Controleer de autogordels af en toeControleer of de autogordel niet tegenscherpe randen schuurt en of de bouten wel goed aangetrokken zijn en de autogordel overigens is goede staat is. Gebruik water en een synthetisch wasmiddel om de autogordel te reinigen. De blokkerende werking van de rolgordels kunt u als volgt controleren: aan 50 km/uur sterk af of rijd in een kleine cirkel rond. Trek aan de autogordel. Bij deze proeven moet de autogordel geblokkeerd zijn en moet niet uitgetrokken kunnen worden! Denk erom,dat het in bepaalde landen wet- telijk is voorgeschreven, dat alle inzittenden een autogordel gebruiken. |
Aanstaande moeders Aanstaande moeders moeten de autogordel bijzonder zorgvuldig gebruiken. Denk er altijd om de autogordels zo aan te brengen, dat geen druk op de baarmoeder wordt uit- geoefend. De heupband van de driepunts- gordel moet laag zitten; zie de afbeelding. |
WAARSCHUWING!Als de autogordel zwaar belast geweest is, zoals b.v. bij een botsing, moet de gehele autogor-del, d.w.z. compleet met rol, bevestigingen, schroeven en blokkeerinrichting door een nieuwe worden vervangen. Zelfs al blijkt de gordel niet beschadigd te zijn, kan toch een deel van de beveiligende eigenschappen ervan verloren gegaaan zijn. De beide voorgordels moeten na een botsing altijd worden vervangen, ook al is maar één gordel gebruikt. De reden hiervoor is, dat de aandrijving voor de gordelspanner niet goed meer werkt. Vervang de autogordel ook als deze erg versleten of beschadigd is. Verander of repareer de autogordel nooit zelf, maar laat dit door een Volvo-werkplaats doen! |
Pagina 2:10 SRS (Airbag) |
SRS (Airbag)Om de veiligheid binnen in de auto te vergroten zijn bepaaldeauto's uitgerust met een SRS (Airbag) als aanvulling op de gewone driepuntsgordel. Deze auto' zijn op de botsingsbeveiliging van het stuur met SRS gemerkt. SRS is een opblaasbaar kussen dat in het midden van het stuur opgevouwen is aangebracht. Dit stuurkussen gaat alleen bij een frontale botsing of een botsing schuin van voren werken, mits de krachten tenminste even groot zijn als bij een botsing tegen een vast voorwerp met circa 19 km/uur
|
Het systeeem bestaat uit een gasgenerator (1), omgeven door het opblaasbare kussen (2). Bij een voldoende zware botsing reageert een sensor (3) en stelt de gasgenerator in werking waardoor het kussen opgeblazen en tegelijk warm wordt. Om de schok tegen het kussen te dempen loopt het weer leeg, als het wordt samengedrukt. Hierbij ontstaat ook wat rook in de auto. Het geheel - opblazen en leeglopen van het kussen - verloopt in 0,2 seconde.
|
Pagina 2:11 SRS (Airbag) |
Het SRS-systeem wordt continu door een diagnose-eenheid bewaakt en in het instrumentenpaneel zit een waarschuwingslampje dat met SRS is gemerkt. Dit lampje gaat samen met de overige lampjes branden, als de startsleutel in de rijstand (stand II) wordt gedraaid en gaat na circa 10 seconden uit. Controleer dit telkens bij het starten van de motor. |
Werk niet zelf aan het SRS-systeem. Het enige aanbevolen onderhoud is, dat het stuurkussen en de sensor om de tien jaar worden vervangen en dat de overige componenten (bedrading, schakelaars, enz.) daarbij worden gecontroleerd. Dit onderhoud moet door een erkende Volvo- werkplaats worden uitgevoerd. Neem, als u nog vragen over het SRS-syteem heeft, contact op met uw Volvo-dealer |
WAARSCHUWING!Als het waarschuwingslampje blijft brandenof onder het rijden gaat branden, moet de auto onmiddellijk naar een erkende Volvo-werkplaats worden gereden. |
Pagina 2:12 Bagageruimte |
Zo wordt het koffferdeksel geopend Het kofferdeksel kan worden geopend met de schakelaar in het handschoenenkastje. Het kan ook worden geopend met de handgreep die in de portierstijl bij de bestuurdersplaats zit. Doe het kofferdeksel altijd met de sleutel op slot, als u de auto verlaat. Het slot zit in de portiersstijl. |
Pagina 2:13 Bagageruimte Luikje voor lange lading |
Veranker de lading b.v. met de midden- |
Zet de motor af en trek de parkeerrem |
Bagageruimteverlichting A de lamp is altijd uit B de lamp brandt, als het kofferdeksel open is |
Luikje voor "lange lading" Om lange voorwerpen te kunnen vervoeren zit er een luikje in de achterplaat achter de rugleuning van de achterbank. N.B! Het luikje is alleen voor lichte lading Maximumlengte 2 meter en maximumgewicht 15 kg. |

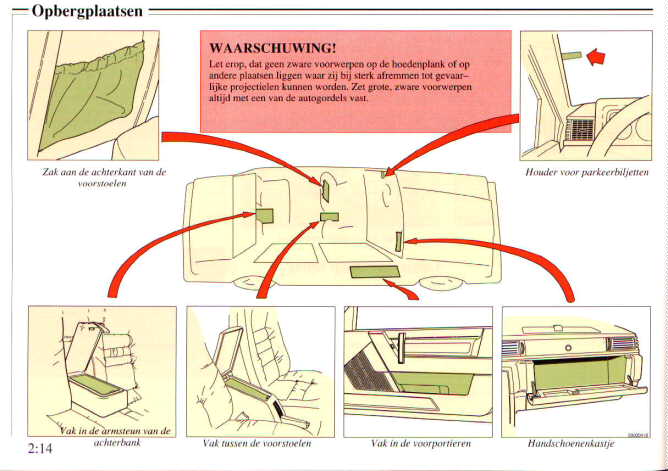

Pagina 2:14 Opbergplaatsen |
Pagina 2:15 Motorkap Motorruimteverlichting |
Motorkap openenTrek aan de vergrendelingshendel helemaallinks onder het dashboard. U kunt horen, dat het slot opengaat. Til de motorkap een paar cm op, ga er met de hand onder en druk op de hendel van de vei- ligheidspal. Open de motorkap. Controleer of de motorkap na het dichtdoen goed vergrendeld is! |
Normaal gaat de motorkap onder een hoek van ca 55° open. De motorkap kan loodrecht wor- den geopend door de grendels van de schar- nieren in de stand volgens de afbeeldingen te draaien. De grendels gaan automatisch in hun normale stand terug, als de motorkap wordt dichtgedaan. Let erop, dat de motorkap niet tegen het dak komt, als de auto in een garage is! |
MotorruimteverlichtingA de lamp is altijd uitB de lamp brand, als de motorkap open is. |
Pagina 2:16 Tankklep Tanken |
Tank de juiste benzineUw auto heeft een katalysator en mag alleenop loodvrije benzine rijden. Anders gaat de katalysator stuk. |
TankklepMet de schakelaar op het dashboard opent ude tankklep. De startsleutel moet dan in de "radio-stand" staan. U kunt de tankklep ook openen door aan het handvat te trekken dat in de achterste portier- stijl bij de bestuurdersplaats zit. |
Brandstof tanken -
De tankdop zit achter de klep in het linker |
