GROUPE 25

SYSTEMES D'ADMISSION ET D'ECHAPPEMENT

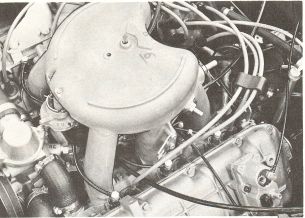

Tubulure d'admission Tubulure d'admission

La tubulure d'admission - en alliage d'alumirnum coulé
- est munie d'une chambre de distribution à partir de
laquelle l'air est dirigé vers les six tuyaux correspon-
dants aux six cylindres.

Elle est fixée aux culasses avec deux vis sur chaque
côté. L'étanchéité côté culasses est assurée par un
joint caoutchouc à chaque tuyau d'admission.


Tubulure d'admission L'entrée d'air se trouve au-dessous de cette
chambre de distribution comme indiqué en A,
(La partie gauche de la figure représente une
coupe transversale du moteur et la partie droite
représente une coupe longitudinale).

L'élément de contrôle du mélange air-carburant est
monté sur la tubulure d'admission et est donc déposé
en même temps que cette dernière.

Le filtre à air est monté au-dessus de la tubulure
d'admission et est muni d'une cartouche papier qui
doit être remplacée tous les 40 000 km.

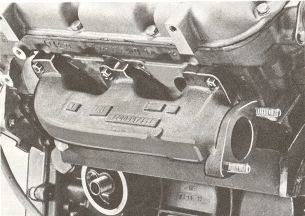

Système d'échappement Système d'échappement

Collecteur d'échappement

Les deux collecteurs d'échappement sont en fonte.

L'étanchéité de ces collecteurs, côté culasses, est
assurée par des joints amiante avec bord d'usure de tôle.

Pots et tuyaux d'échappement

Le système de pots et tuyaux d'échappement est

représenté sur la figure 35. Le pot et les tuyaux
d'échappement arrière sont les mémes que les pièces
employées sur la 164, Le pot avant et le tuyau
intermédiaire sont légèrement modifiés par rapport
aux pièces correspondantes de la 164. Le tuyau avant
et la conso sur la bofte de vitesses sont de modèles
entièrement nouveaux.


Système d'échappement





text et photo's Volvo Servicemanuel Section 2 (excepté groupes 23,24,27) Moteur B27
