Seite 5:0 Übersicht

Übersicht

Seite 5:41 Inhalt
Seite 5:42 Volvo Service
Seite 5:43 Wartungshinweise
Seite 5:44 Motoransicht, B27E





Seite 5:41 Inhalt
Go To Top of Page.








PFLEGE UND WARTUNG

Volvo-Service, Wartungshinweise, Motorraum     42

Öle, Flüssigkeiten, Schmierung und Kühlanlage     45

Motor, Getriebe, Hinterschsgetriebe, Bremsen, Kupplung, Servo-
lenkung. Schmierung der Karosserie, Kühlflüssigkeit, Antriebs-
keilriemen.

Elektrische Anlage     53

Auswechseln von Glühlampen, Auswechseln von Sicherungen.

Räder und Reifen     58

Allgemeine Ratschläge, Reserverad, Radwechsel.

Karosseriepflege     65

Auswechseln der Wischerblätter, Scheinwerferwischer, Wagen-
wäsche, Polieren, Wachsen, Lackschäden, Rostschutzbehand-
lung, Reinigung von Bezügen usw.

Maßnahmen für den Winterbetrieb, Reisevorberei-
tungen     69


Störungssuche     70






TECHNISCHE DATEN

Sachwortverzeichnis 79





Seite 5:42 Volvo Service

Go To Top of Page.

Auslieferungsservice


Bevor der Wagen das Herstellungswerk verläßt, wird er einer
genauen Prüfung unterzogen. Erst nachdem der Volvo-Händler
seinerseits einen Auslieferungsservice entsp. den Anweisungen der
Volvo-Werke vorgenomen hat, wird der Wagen an Sie übergeben.


Garantieservice


Wenn Sie die ersten 1000-2000 Fahrkilometer zurückgelegt haben,
soll der Wagen zu einem Garantieservice beim Händler eingeliefert
werden. Im Rahmen des Garantieservice erfolgen u.a. Ölwechsel in
Motor, Getriebe und Hinterachsgetriebe.


10 000km-Wartungsdienst


Im Anschluß an den Garantieservice kann mit der Wartungs des
Wagens It. Kundendienst-Scheckheft begonnen werden, das alle
10000 km eine Kundendienstinspection vorsieht. Der Umfang dieser
Inspektion geht aus dem Kundendienst-Scheckheft hervor.

Selbsthilfe


Diese Betriebsanleitung enthält in der Fortsetzung eine nähere Be-
schreibung der gewöhnlichsten Wartungsarbeiten zie z.B. Ölstand-
kontrollen, Ölwechsel usw., die evtl selbst übernehmen können;
desweiteren eine kurze Anleitung zu einfachen Selbsthilfe-Reparatu-
ren wie z.B. den Ausstausch von Sicherungen, Glühlampen, Rädern u.
dgl., die jedem Autofahrer früher oder später einmal bevorstehen.


Bedenken Sie folgendes:


  • 10 000 km-Wartungsdienste sind notwendig, um Ihren Wagen in
        verkehrs- und betriebssicherem Zustand zu erhalten.
  • Eine Vernachlässigung der 10 000 km-Wartung bedeutet Gefahr für
        erhöhten Ausstoß umweltschädlicher Abgase.
  • Für Sie ist es am einfachsten und zugleich am sichersten, die Pflege
        und Wartung Ihres Wagens einer Volvo-Werkstatt zu übertragen.
        Diese verfügt über geschultes Personal, moderne Werkzeugaus-
        rüstung und zuverlässige Serviceliteratur.
  • Jeder Wartungsdienst wird im Kundendienst-Scheckheft abgestem-
        pelt. Ein lückenlos abgestempeltes Kundendienst-Scheckheft dürfte
        zweifellos den Gebrauchtwert Ihres Wagens erhöhen.







  •         Unsere Garantie verknüpfen wir mit der absoluten Bedingung, daß der vorstehend genannte
            Garantieservice ungefähr nach vorgeschriebener Fahrstrecke durchgeführt, der Wagen im
            übrigen entspr. den Anweisungen in dieser Betriebsanleitung gepflegt, die Ölwechsel und
            10 000 km-Wartungsdienste in richtigen Abständen stattfinden und Reparaturen wie auch
            Wartungsdienste von autorisierten Volvo-Werkstätten durchgeführt werden.






    Seite 5:43 Wartungshinweise
    Go To Top of Page.

    Bedenken Sie folgende, bevor Sie irgendwelche Eingriffe an
    Ihrem Wagen vornehmen:

    Ihr Wagen ist mit Drehstromlichtmaschine ausge-
    rüstet

    Zur Vermeidung von teueren und zeitraubenden reparaturen der
    Lichtmaschine sollten Sie bei Arbeiten mit der el. Anlage folgendes
    beachten:

  • Überzeugen Sie sich davon, daß die Batterieleitungen mit richtiger
        Polarität angeschllossen und an den Polschrauben richtig festge-
        klemmt sind.
  • Wenn Zusatzbatterien als Anlaßhilfe verwendet werden, müssen
        die Miusleitung der Hilfsbatterie dem Minuspool und die
        Plusleitung dem Pluspool der Fahrzeugbatterie zugeschlossen sein.
  • Unterbrechen Sie niemals den Batterie-Hauptstromkreis,wenn der
        Motor läuft (z.B. bei Batteriewechsel).
  • Bei Elektroschweißarbeiten am Wagen müssen zuerst der
        Masseanschluß der Batterie und danach alle Leitungsanschlüsse
        von Lichtmaschine und Reglerschalter gelöst werden.
  • Wenn zum Nachladen der Batterie ein Schnelladegerät verwendet
        wird, sind die Batterieleitungen des Wagens vorher abzuklemmen.
        Schnelladegerät dürfen als Anlaßhilfe verwendet werden. Sie
        müssen jedoch beim Anschließen und Abklemmen der Leitungen
        ausgeschaltet sein.

    Benzineinspritzanlage

    Bei allen Arbeiten mit der Benzineinspritzanlage wird peinliche Sau-
    berkeit verlangt, damit kein Schmutz in die Anlage eindringt.
    Arbeiten mit der Benzineinspritzamlage sollen einer autorisierten
    Volvo-Werkstatt überlassen werden, die über notwendige
    Ausrüstung verfügt.

    Wagenheber

    Wenn der Wagen mit einem Wagenheber oder einer Werkstatt-
    Hebebühne angehoben werden soll, müssen die Pratzen der Hubvor-
    richtung unter den vier Wagenheberstützen (vgl. Abb.) angesetzt
    werden; diese sind nämlich für diesen Zweck besonders verstärkt.
  • Wagenheber
    Hydraulische Wagenheber dürfen außerdem unter dem Hinterachsge-
    triebehäuse (Formgußteil) und dem Vorderachsträger aufgestellt
    werden.
    Im letzteren Fall ist vorher das Spritzblech unter dem Motor zu ent-
    fernen. Achten Sie stets auf eine sichere Anbringung des Wagen-
    hebers, damit der Wagen nicht abrutscht.
    Verlassen Sie sich nicht ausschl. auf den Wagenheber, sondern stützen
    Sie den Wagen auf Untersetzböcken ab.

    Vorsicht! Wagenheber niemals unter dem Lenkgestänge oder
    unter der Ölwanne ansetzen!


    Warnung!

  • Kriechen Sie niemals unter den Wagen, solange dieser auf
        dem Wagenheber steht!
  • Der im Bordwerkzeug enthaltene Original-Wagenheber ist
        für Radwechsel vorgesehen. Bei anderen Unterflurarbeiten
        ist das gehobene Vorder- oder Hintergestell jeweils auf
        Untersetzböcken abzustützen.
  • Ziehen Sie die Handbremse an und legen den 1. Gang oder
        den Rückwartsgang ein; bei autom. Getrieb die Park-
        stellung P anwählen.
  • Verkeilen Sie die auf dem Boden stehenden Räder mit sta-
         bilen Holzklötzen oder größeren Steinen.





  • Seite 5:44 Motoransicht, B27E

    Go To Top of Page.

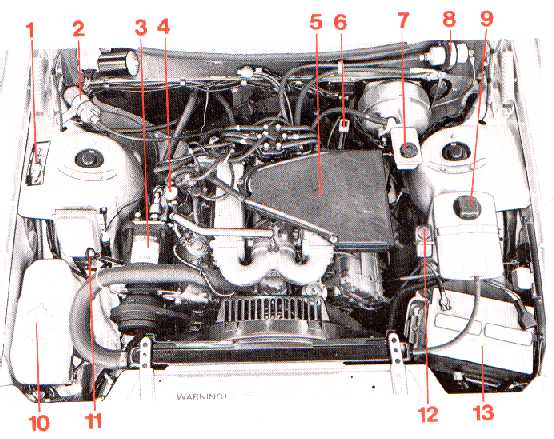

    Motor B27E

      1 Datenschild
      2 Zündspule
      3 Kältermittelkompressor, Klimaanlage
      4 Öleinfülldeckel, Motor
      5 Luftfilter
      6 Ölmeßstab, autom. Getriebe
      7 Bremsflüssigkeitsbehälter
      8 Kraftstoffilter
      9 Ausgleichbehälter Kühlflüssigkeit
    10 Spülflüssigkeitsbehälter
    11 Ölmeßstab, Motor
    12 Ölvorratsbehälter, Servolenkung
    13 Batterie
    Motoransicht B27E




    Text und Bilder aus Betriebsanleitung Baujahr 1980
