Groep 31 Accu
Groep 32 Dynamo
Groep 33 Startmotor
Groep 34 Ontsteking
Groep 35 Verlichting
Groep 37 Zekeringen
Groep 38 Instrumenten

Accu

Type.................................................................... Tudor 12 V 6 EX 5P of dien overeenkomstig

Spanning, installatie............................................... 12 V

Massa-aansluiting................................................. Minpool

Accucapaciteit, standaard..................................... 70 Ah

elektrolyt, s.m. geheel geladen accu....................... 1,28

als accu opgeladen moet worden.... 1,21

Aanbevolen laadstroom........................................ 6 A

Dynamo

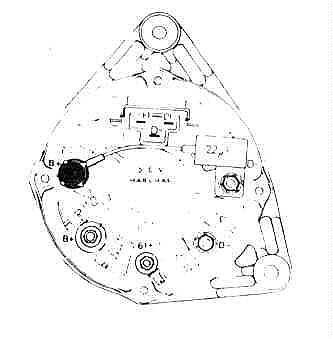

S.E.V. Marchal A14/55A (713 120 02)

Maximumstroomsterkte..............................................................	55 A
Maximumvermogen....................................................................	770 W
Maximumtoerental.....................................................................	225 r/s (13 000 omw/min)
Draairichting..............................................................................	Rechtsom
Overbrengingsverhouding motor - dynamo.................................	1:2,2
Miniumdiameter sleepringen.......................................................	34 mm
toegestane maximale radiale slingering, sleepringen......................	0,07 mm
rotorlichaam....................	0,05 mm
Veerspanning koolborstels..........................................................	1,3-2,5 N (013-0,25 kg)
Minimumlengte koolborstels........................................................	5 mm
Aanhaalmoment, bevestigingsbouten............................................	4 Nm (0,4 kgm)
moer voor poelie..............................................	40 Nm (4 kgm)

Testwaarden

Weerstand, rotorwikkeling...............................................	3,5-4,3 Ohm
stator.............................................................	0,17-0,23 Ohm/fase *
Stroomsterkte bij 14 V....................................................	35 A bij 33,3 r/s (2000 omw/min)
	48 A bij 50 r/s (3000 omw/min)
	53 A bij 66,7 r/s (4000 omw/min)

*Lage-Ohmmeter moet gebruikt worden.

S.E.V. Marchal C14/55A (716 550 02)

Maximumstroomsterkte.............................................................	55 A
Maximumvermogen...................................................................	770 W
Maximumtoerental.....................................................................	250 r/s (15 000 omw/min)
Draairichting..............................................................................	Rechtsom
Overbrengingsverhouding motor - dynamo..................................	1:2,2
Miniumdiameter sleepringen.......................................................	34 mm
toegestane maximale radiale slingering, sleepringen......................	0,07 mm
rotorlichaam....................	0,05 mm
Veerspanning koolborstels..........................................................	1,3-2,5 N (013-0,25 kg)
Minimumlengte koolborstels........................................................	5 mm
Aanhaalmoment, bevestigingsbouten............................................	4 Nm (0,4 kgm)
moer voor poelie..............................................	40 Nm (4 kgm)

Testwaarden

Weerstand, rotorwikkeling...............................................	4-4,4 Ohm
stator............................................................	0,17-0,23 Ohm/fase *
Stroomsterkte bij 14 V....................................................	36 A bij 33,3 r/s (2000 omw/min)
	48 A bij 50 r/s (3000 omw/min)
	53 A bij 66,7 r/s (4000 omw/min)

*Lage-Ohmmeter moet gebruikt worden.

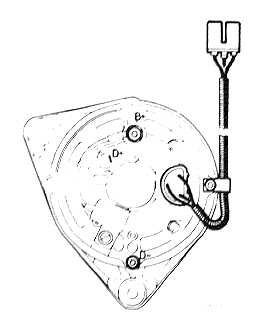

S.E.V. Marchal D14/70A (717 700 02)

Maximumstroomsterkte.............................................................	70 A
Maximumvermogen...................................................................	980 W
Maximumtoerental.....................................................................	250 r/s (15 000 omw/min)
Draairichting..............................................................................	Rechtsom
Overbrengingsverhouding motor - dynamo..................................	1:2,2
Miniumdiameter sleepringen.......................................................	34 mm
toegestane maximale radiale slingering, sleepringen.......................	0,07 mm
rotorlichaam....................	0,05 mm
Veerspanning koolborstels..........................................................	1,3-2,5 N (013-0,25 kg)
Minimumlengte koolborstels........................................................	5 mm
Aanhaalmoment, bevestigingsbouten............................................	4 Nm (0,4 kgm)
moer voor poelie..............................................	40 Nm (4 kgm)

Testwaarden

Weerstand, rotorwikkeling...............................................	3-5 Ohm
stator............................................................	0,08-0,18 Ohm/fase *
Stroomsterkte bij 14 V....................................................	46 A bij 33,3 r/s (2000 omw/min)
	62 A bij 50 r/s (3000 omw/min)
	68 A bij 66,7 r/s (4000 omw/min)

*Lage-Ohmmeter moet gebruikt worden.

Spanningsregelaar

Regelaar, contacttype

Merkteken.........................................

Bosch AD 1 / 14V (0190 601006)

Voorwaarden

Geheel geladen accu
Temperatuur bij de regelaar...................................

+25°C

Testwaarden

Toerental, dynamo................................................	67 r/s (4000 omw/min)
motor...................................................	ca 33 r/s (2000 omw/min)
Belasting dynamo..................................................	3-7 A
Regelspanning, tussen B+ en D- op de dynamo: Koude regelaar (binnen 1 minuut aflezen)................	13,9-14,8 V
Warme regelaar (na 30 minuten rijden)....................	13,8-14,3 V

Regeltolerantie

Belast de 55 A dynamo met..........................	44 A (nominaal vermogen -20 %)
70 A dynamo met..........................	56 A (nominaal vermogen -20 %)

De regelspanning moet nu 0-0,45 V lager zijn dan voorgaande aflezing.

spanningsregelaar transistortype

Regelaar, transistortype

Gemerkt met tot en met 1980........

Volvo 1 234 519 (Bosch 0 192 062 005 of
Marchal 723 171 02)

Voorwaarden

Geheel geladen accu
Temperatuur bij de regelaar...................................

+25°C

Testwaarden

Toerental, dynamo................................................	100 r/s (6000 omw/min)
motor...................................................	ca 50 r/s (3000 omw/min)
Belasting dynamo..................................................	5-10 A
Regelspanning, tussen B+ en D- op de dynamo: Koude regelaar (binnen 1 minuut aflezen)................	13,7-14,5 V
Warme regelaar (na 15 minuten rijden)....................	13,5-14,1 V

Regeltolerantie

Belast de 55 A dynamo met..........................	47 A (nominaal vermogen x 0,85)
70 A dynamo met..........................	60 A (nominaal vermogen x 0,85)

De regelspanning mag nu 0-0,3 V lager zijn dan voorgaande aflezing.

spanningsregelaar transistortype

Regelaar, transistortype

Aanduiding met ingang van 1981...........................

Volvo 1 308 030

Voorwaarden

Geheel geladen accu
Temperatuur bij de regelaar...................................

+25°C

Testwaarden

Toerental, dynamo................................................	100 r/s (6000 omw/min)
motor...................................................	ca 50 r/s (3000 omw/min)
Belasting dynamo..................................................	5-10 A
Regelspanning, tussen B+ en D- op de dynamo: Koude regelaar (binnen 1 minuut aflezen)................	14,3-15 V
Warme regelaar (na 15 minuten rijden)....................	14,05-14,35 V

Regeltolerantie

Belast de 55 A dynamo met..........................	47 A (nominaal vermogen x 0,85)
70 A dynamo met..........................	60 A (nominaal vermogen x 0,85)

De regelspanning mag nu 0 tot 0,3 V lager zijn dan voorgaande aflezing.

Startmotor

Bosch GF 12V 1,1 KW
(0 001 311 105, 0 001 311 106)
Volvo ondeeldeelnummer 464 316, 464 317

Spanning, installatie.................................................	12 V
Massa-aansluiting....................................................	Minpool
Draairichting (tegen tandwiel gezien).........................	Rechtsom
Vermogen...............................................................	1,1 kW (1,5 pk)
Aantal tanden op tandwiel........................................	9
Koolborstels, aantal.................................................	4

Testwaarden, mechanische

Axiale speling rotor................................................	0,01-0,30 mm
Veerspanning........................................................	14-16 N (1,4-1,6 kg)
Afstand tandwiel-starterkrans.................................	1,0-3,8 mm
Wrijvingskoppel rotorrem......................................	25-40 Ncm (2,5-4,0 kgcm)
Vrijloopkoppel......................................................	14-22 Ncm (1,4-2,2 kgcm)
Tandspeling...........................................................	0,3-0,5 mm
Tandwiel, moduul..................................................	2,12
Collector, minimumdiameter...................................	33,5 mm
Koolborstels, miniumumlengte................................	13 mm

Testwaarden, elektrische

Onbelaste startmotor: 11,5 V en 30-50 A........................	97-130 r/s (5800-7800 omw/min)
Belaste startmotor: 9,0 V en 185-220 A......................	17,5-22,5 r/s (1050-1350 omw/min)
Geblokkeerde startmotor: 7 V en 400-490 A.........................	0 r/s
6 V en 330-420 A.........................	0 r/s

Elektromagnetische schakelaar

laagste inschakelspanning....................................

7,5 V

Ontsteking

Type.........................................................	contactloos
Ontstekingsvolgorde	1-6-3-5-2-4

Ontstekingsafstelling (vóór B.D.P., vacuumregelaar losgekoppeld)
Motortype	Modeljaar	r/s 11,7-13,3 omw/min 700-800	r/s 41,7 omw/min 2500
B 27 A		10°	22-25°
B 27 E	1976 Zweden 1978 264 TE Overige	10° 8° 10°	22-26° 28-32° 30-34°
B 28 A		10°	22-25°
B 28 E		10°	25-29°

Bougies

Motortype	Modeljaar	Aanduiding	Onderdeelnummer	Setnummer
B 27 A * B 27 E B28 A * B 28 E *Ook	1975-1979 1975-1978 1979-1980 1980-1981 1981	Bosch H6D Bosch H6D Bosch H5D Bosch H6D Bosch H6D NGK BP 6 EFS	269464-4 269464-4 269465-1 269464-4 269464-4 1269485-7	273541-3 273541-3 273579-3 273541-3 273541-3

Elektrode-afstand........................................................	0,6-0,7 mm
Aanhaalmoment, niet geöliede bougies.........................	12±2 Nm (1,2±0,2 kgm)

Stroomverdelers

Motortype	Modeljaar	Afzetmarkten	Bosch nr
B 27 A	1975-1979		0 237 402 006
B 27 E	1975 1976 1977-1978 1979-1980	Zweden, Australië Overige landen Zweden, Australië Overige landen	001 005 001 005 007 013
B 28 A	1980-1981		006
B 28 E			013

Bosch nr...................................	0 237 402 006	0 237 402 001	0 237 402 005	0 237 402 007	0 237 402 013
Volvo O/N................................	269 995	269 323	269 565	269 733	1 269 191
Draairichting.............................	Rechtsom	Rechtsom	Rechtsom	Rechtsom	Rechtom
Weerstand in impulsgeverspoel, Ohm.......................................	540-660	540-660	540-660	540-660	540-660
Centrifugaalregeling
Vervroeging totaal, verdelergraden	14±1	14±1	14±1	14±1	13±1
Vervroeging begint bij:
verdelertoerental / sek.............	7,9-9,6	7,9-9,6	7,9-9,6	7,9-9,6	7,9-9,6
(verdelertoerental / min)..........	(475-575)	(475-575)	(475-575)	(475-575)	(475-575)
Waarden
5° bij verdeler toerental / sek......	15,8-18,8	13,3-15,8	15,8-18,9	12,9-15,4	12,5-15,4
(verdelertoerental / min)......	(950-1125)	(800-950)	(950-1125)	(775-925)	(750-925)
10° bij verdeler toerental / sek....	24,3-27,7	19-20,8	24,3-27,7	18,3-20,8	23,3-32,5
(verdelertoerental / min)......	(1460-1660)	(1140-1250)	(1460-1660)	(1100-1250)	(1400-1950)
Vervroeging, maximaal bij...........
verdelertoerental / sek.............	33,3	33,3	33,3	33,3	40
(verdelertoerental / min)..........	(2000)	(2000)	(2000)	(2000)	(2400)
Vacuumregeling
Verstelrichting...........................	Positief	Positief	Positief	Positief	Positief
Verstelling totaal
verdelergraden..........................	6±1	4±1	4±1	7,5±1	7,5±1
De verstelling begint bij mm Hg	150-190	140-200	140-200	140-200	160-210
Waarden:
2° bij mm Hg............................	180-215	170-230	170-230	185-260	200-240
De verstelling is maximaal bij
mm Hg.....................................	260	240	240	400	300
Controle-eenheid
Bosch nr...................................	0 227 100 007	0 227 100 007	0 227 100 019	0 227 100 019	0 227 100 019
Volvo O/N................................	269 266	269 266	1 269 118	1 269 118	1 269 118

Bobine

Bosch nr.................................................................................	0 221 122 003
Volvo O/N.............................................................................	269 322
Weerstand in primaire wikkeling (tussen aansluiting 1 en 15)....	0,5 Ohm
Weerstand in secundaire wikkeling (tussen aansluiting 1 en hoogspanningsaansluiting).........................................................	9,5 k. Ohm

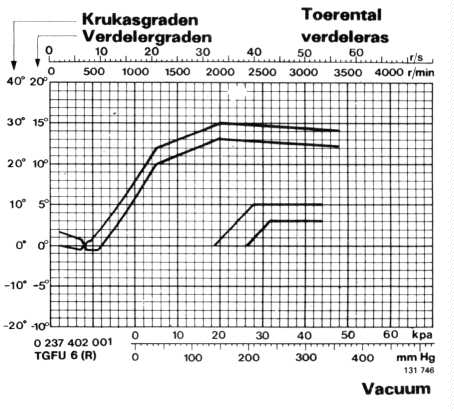

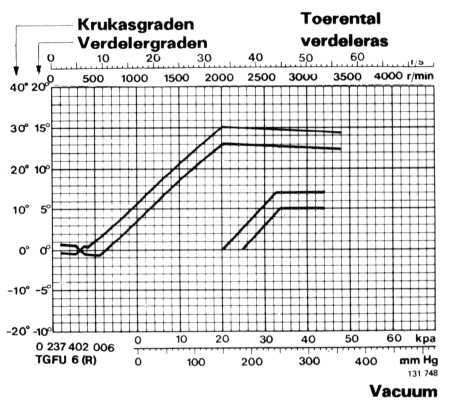

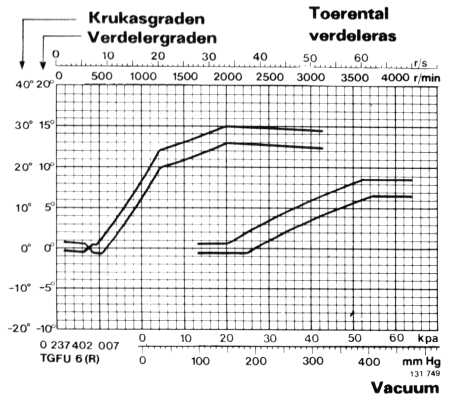

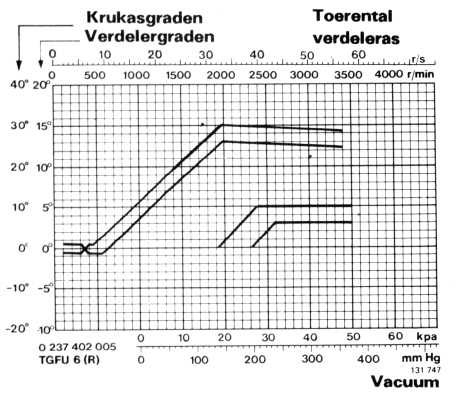

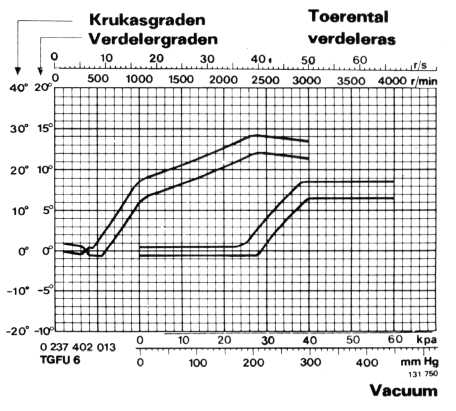

Grafieken voor ontstekingsverstelling

De Boschnummers van de grafieken voor de ontstekingsafstelling staan in de specificaties en op de betreffende stroomverdeler.

grafiek

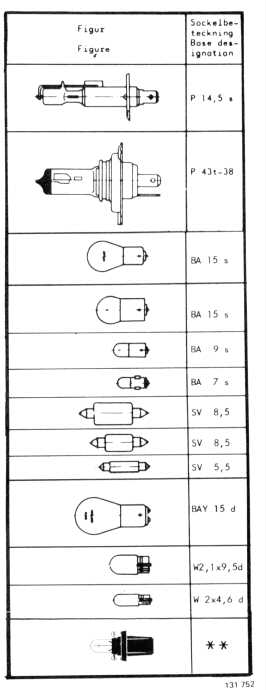

Gloeilampen

	Vermogen	Fitting	Aantal
Koplampen -1978...........................	55 W	P 14,5 s	4
1979-............................	60 / 55 W	P 43t-38	2
Dagrij-waarschuwingslichten vóór
(Bepaalde markten).........................	32 / 3 cp	Bay 15 d	2
Dagrijlichten (overige markten)..........	5 W of 4 cp	Ba 15 s	2

Richtinganwijzers, vóór....................	21 W of 32 cp	Ba 15 s	2
achter..................	21 W of 32 cp	Ba 15 s	2
Achterlichten *................................	5 W of 4 cp	Ba 15 s	2
Remlichten......................................	21 W of 32 cp	Ba 15 s	2
Achteruitrijlampen............................	21 W of 32 cp	Ba 15 s	2

Mistachterlampen (bepaalde landen) *	21 W	Ba 15 s	2
Kentekenplaatverlichting 1975-1978..	5 W	Sv 8,5	2
1979-1980..	4 W	Ba 9 s	2
265 1981....	5 W	Sv 8,5- 8	2
Binnenverlichting.............................	10 W	Sv 8,5	1
Handschoenenkastverlichting............	2 W	Ba 9 s	1

Instrumentenverlichting -1980..........	2 W	W 2, 1x9,5 d	3
1981-.........	2 W	Ba 7 s	3
Motorruimteverlichting...................	15 W	Sv 8,5	1
Bagageverlichting...........................	15 W	Sv 8,5	1
Verlichting, bedieningspaneel...........	1,2 W	W 2x4,6 d	3
automatische
versnellingsbak.............	1,2 W	W 2x4,6 d	1
asbakje achter...............	1,2 W	2x4,6 d	1
autogordelsluiting..........	1,2 W	W 2x4,6 d	1
waarschuwingsknipper
lichten..........................	1,2	W 2x4,6 d	1
elektrische achterruit
verwarming..................	1,2 W	W 2x4,6 d	1
autogordels....................	2W	Ba 9 S	1

* Mistachterlamp/achterlicht, 265 1981-	21 / 5 W	Bay 15 d	2

VDO-Instrumenten	Vermogen	Fitting		Aantal
VDO-Instrumenten	Vermogen	-1980	1981-	Aantal
Waarschuwingslampje laadstroom..........	1,2 W	W 2x4,6 d	* *	1
oliedruk..........	1,2 W	W 2x4,6 d	* *	1
handrem..........	1,2 W	W 2x4,6 d	* *	1
defect remcircuit..........	1,2 W	W 2x4,6 d	* *	1
defecte gloeilamp..........	1,2 W	W 2x4,6 d	* *	1
Controlelampje, choke..........	1,2 W	W 2x4,6 d	* *	1
richtingaanwijzers..........	1,2 W	W 2x4,6 d	* *	2
grootlicht..........	1,2 W	W 2x4,6 d	* *	1
overdrive..........	1,2 W	W 2x4,6 d	* *	1
Yazaki-Instrumenten		* * Met fitting, zie afb.
Waarschuwingslampje laadstroom..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
oliedruk..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
handrem..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
defect remcircuit..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
defecte gloeilamp..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
Controlelampje, choke..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
richtingaanwijzers..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	2
grootlicht..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1
overdrive..........	1,2 W	W 2,1x9,5 d	W 2x4,6 d	1

Zekeringen

	1975
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker Koplampwissers	8 A
2	Voorruitwissers, sproeiers Luchtaanjager verwarming, Claxon	16 A
3	Elektrische achterruit verwarming	16 A
4	Handschoenenkastverlichting Achteruitrijlampen Elektrisch verwarmde bestuurdersstoel Airconditioning	8 A
5	Instrumenten, Richtingaanwijzers Controle-,waarschuwingslampjes Controlelampje autogordels Relais raammechanisme	5 A
6	Waarschuwingsknipperlichten Motorruimteverlichting Bagageruimteverlichting	8 A
7	Klokje Brandstofpomp, inspuitmotor	8 A
8	Remlichten, Binnenverlichting	8 A
9	reserve	5 A
10	Dagrijlichten (Zweden) Raammechanisme (Zweden)*	16 A
11	Linker parkeerlicht Linker kentekenplaatlicht	5 A
12	Rechter parkeerlicht Rechter kentekenplaatlicht Instrumenten- en paneelverlichting	5 A
	* Raammechanisme, Zweden heeft een afzonderlijke zwevende zekering (16 A) bij het zekeringskasje.

	1976, 1977
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker Koplampwissers Achterruitwisser-sproeier (265)	8 A
2	Voorruitwissers, sproeiers Luchtaanjager verwarming, Claxon	16 A
3	Elektrische achterruit verwarming Overdrive	16 A
4	Handschoenenkastverlichting Achteruitrijlampen Elektrisch verwarmde bestuurdersstoel Airconditioning Relais raammechanisme	8 A
5	Instrumenten, Richtingaanwijzers Controle-,waarschuwingslampjes Controlelampje autogordels Relais, inspuitmotor Elektromagnetische klep carburateur Controlelampje autogordels	8 A
6	Waarschuwingsknipperlichten Binnenverlichting achter (265) Motorruimteverlichting Bagageruimteverlichting	8 A
7	Klokje Brandstofpomp, inspuitmotor	8 A
8	Remlichten, Binnenverlichting	8 A
9	Dagrijlichten (bepaalde markten)	5 A
10	Raammechanisme	16 A
11	Linker parkeerlicht Linker kentekenplaatlicht (265: linker+rechter) Waarschuwingszoemer verlichting	8 A
12	Rechter parkeerlicht Rechter kentekenplaatlicht Instrumenten- en paneelverlichting	8 A

	1978
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker Koplampwissers Achterruitwisser-sproeier (265) Elektrisch bediende antenne	16 A
2	Luchtaanjager verwarming, Claxon	16 A
3	Elektrische achterruit verwarming Overdrive	16 A
4	Achteruitrijlampen Elektrisch verwarmde bestuurdersstoel Airconditioning Relais raammechanisme	8 A
5	Instrumenten, Richtingaanwijzers Controle-,waarschuwingslampjes Relais, inspuitmotor Elektromagnetische klep carburateur Controlelampje autogordels Elekt. bediende buitenspiegels	8 A
6	Remlichten Binnenverlichting achter (265) Motorruimteverlichting Bagageruimteverlichting	8 A
7	Brandstofpomp, inspuitmotor	16 A
8	Klokje, Binnenverlichting Handschoenenkastverlichting Waarschuwingsknipperlichten	8 A
9	Dagrijlichten	8 A
10	Raammechanisme (bepaalde markten)	16 A
11	Linker parkeerlicht Linker kentekenplaatlicht (265: linker+rechter) Waarschuwingszoemer verlichting Mistachterlichten, Zijlichten	8 A
12	Rechter parkeerlicht Rechter kentekenplaatlicht Instrumenten- en paneelverlichting Relais, mistlampen	8 A

	1979
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker (Koplampwissers) (Achterruitwisser-sproeier 265) (Elekt. bediende buitenspiegels) (Elektrisch bediende antenne)	8 A
2	Voorruitwissers, sproeiers, Claxon	16 A
3	Elektrische achterruit verwarming	16 A
4	(Dagrijlichten) Controlelampje autogordels Waarschuwingszoemer contactsleutel	8 A
5	(Brandstofhulppomp, E-motor)	16 A
6	Remlichten (Vertragingsrelais binnenverlichting)	8 A
7	Brandstofhoofdpomp E-motor	16 A
8	Binnenverlichting Handschoenenkastverlichting Klokje, Bagageruimteverlichting (Motorruimteverlichting)	8 A
9	Waarschuwingsknipperlichten	8 A
10	Elektrisch bediend raammechanisme Elektrisch verwarmde bestuurdersstoel (Extra lichten)	16 A
11	Elektrische achterruitverwarming (Overdrive)	16 A
12	Achteruitrijlampen (Relais raammechanisme en elektrisch verwarmde passagiersstoel) (Elektrisch verwarmde bestuurdersstoel)	8 A
13	Instrumenten, Richtingaanwijzers Elektromagnetische klep Relais, brandstofinspuiting (E-motor) Verlichting snelsluiting autogordels	8 A
14	Reserve	8 A
15	Linker parkeerlicht Kentekenplaatverlichting Zijlichten (265) Mistachterlampen (bepaalde lampen)	8 A
16	Rechter parkeerlicht Instrumenten- en paneelverlichting Waarschuwingszoemer verlichting	8 A

	1980
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker (Koplamp- en Achterruitwisser-sproeier 265) (Elekt. bediende buitenspiegels) (Radio) Cruise control	8 A
2	Voorruitwissers, sproeiers, Claxon	16 A
3	Luchtaanjager verwarming	16 A
4	(Dagrijlichten)	8 A
5	(Brandstofhulppomp, E-motor)	8 A
6	Remlichten (Vertragingsrelais binnenverlichting)	8 A
7	Brandstofhoofdpomp E-motor (via relais)	16 A
8	Binnenverlichting, klokje Handschoenenkastverlichting Motorruimteverlichting Bagageruimteverlichting (Elek. bediende antenne) Centraal vergrendelsysteem	8 A
9	Waarschuwingsknipperlichten	8 A
10	Elektrisch bediend raammechanisme Elektrisch verwarmde bestuurdersstoel (Extra lichten)	16 A
11	(Overdrive) Elektrische achterruitverwarming	16 A
12	Achteruitrijlampen (Relais raammechanisme en elektrisch verwarmde passagiersstoel) (Elektrisch verwarmde bestuurdersstoel) Airconditioning	8 A
13	Richtingaanwijzers Instrumenten- en controlelampjes (Relais, brandstofhoofdpomp (Elektromagnetische klep carburateur) Relais, luchtaanjager	8 A
14	(Mistachterlampen) Accessoires
15	Linker parkeerlicht Kentekenplaatverlichting Zijlichten (265)	8 A
16	Instrumenten- en paneelverlichting Rechter parkeerlicht (Relais, extra lichten Waarschuwingszoemer verlichting	8 A

	1981
Nr	Doorverbonden functies	Stroom sterkte
1	Sigare-aansteker Koplampwissers (parkeren) Achterruitwisser 265 (Elekt. bediende buitenspiegels) (Radio), (Cruise control)	8 A
2	Voorruitwissers, sproeiers Koplampwissers, Claxon	16 A
3	Luchtaanjager standaardverwarming Luchtaanjager, CU-verwarming, snelheid 2-4	25 A
4	(Dagrijlichten)	8 A
5	(Brandstofhulppomp, E-motor)	8 A
6	Remlichten (Vertragingsrelais binnenverlichting) (Cruise control)	8 A
7	Brandstofhoofdpomp E-motor (via relais) (voedt ook componenten E-motor)	16 A
8	Binnenverlichting, klokje Handschoenenkastverlichting (Motorruimteverlichting) Bagageruimteverlichting (Elektrisch bediende antenne) Centraal vergrendelsysteem (Elektrisch bediende opener bagageruimte, USA)	8 A
9	Waarschuwingsknipperlichten	8 A
10	Raammechanisme	16 A
11	Elektrische achterruitverwarming (Overdrive)	16 A
12	Achteruitrijlampen (Relais raammechanisme) (Elektrisch verwarmde stoelen) (Airconditioning) Luchtaanjager, CU-verwarming, snelheid 1	8 A
13	Richtingaanwijzers Instrumenten- en controlelampjes (Controlelampjes autogordels) (Relais, brandstofhoofdpomp (Elektromagnetische klep carburateur) Relais, elektrische ventilator	8 A
14	(Mistachterlampen) Accessoires
15	Linker parkeerlicht Kentekenplaatverlichting	8 A
16	Instrumenten- en paneelverlichting Rechter parkeerlicht (Relais, extra licht) Waarschuwingszoemer verlichting en contactsleutel	8 A

Instrumenten

Versnellingsbak	Overbrenging verhouding achteras	Kleine tandwielen kilometerteller			Grote tandwielen kilometerteller		Overbrengings verhouding
Versnellingsbak	Overbrenging verhouding achteras	Onderdeel nummer	Aantal tanden	Kleur	Onderdeel nummer	Aantal tanden	Overbrengings verhouding
M 45 M 46 M 50 M 51 BW 55	3,71: 1 3,71: 1 3,71: 1 3,54: 1 3,54: 1	380980 381681 1209002 1209001 380979	19 19 19 18 18	khaki rood zwart blauw rood	380977 380682 1209061 1209061 380977	6 6 6 6 6	3,16: 1 3,16: 1 3,16: 1 3,0: 1 3,0: 1

Elektrische achterruitverwarming

Vermogen.......................................................150 ± 30 W

Type....................................................................	Tudor 12 V 6 EX 5P of dien overeenkomstig
Spanning, installatie...............................................	12 V
Massa-aansluiting.................................................	Minpool
Accucapaciteit, standaard.....................................	70 Ah
elektrolyt, s.m. geheel geladen accu.......................	1,28
als accu opgeladen moet worden....	1,21
Aanbevolen laadstroom........................................	6 A

Accu

Dynamo

S.E.V. Marchal A14/55A (713 120 02)

Testwaarden

S.E.V. Marchal C14/55A (716 550 02)

Testwaarden

S.E.V. Marchal D14/70A (717 700 02)

Testwaarden

Spanningsregelaar

Regelaar, contacttype

Regelaar, transistortype

Regelaar, transistortype

Startmotor

Bosch GF 12V 1,1 KW(0 001 311 105, 0 001 311 106)Volvo ondeeldeelnummer 464 316, 464 317

Ontsteking

Bougies

Stroomverdelers

Centrifugaalregeling

Waarden

Vacuumregeling

Bobine

Grafieken voor ontstekingsverstelling

Gloeilampen

Zekeringen

Instrumenten

Elektrische achterruitverwarming

text en foto's uit Volvo Servicehandboek Specificaties 1975-1981 Go To Top of Page
